液晶与聚合物体系
围绕驱动电压、响应和稳定性，讨论材料组合及膜层微观结构。
研发与制造
从材料配制，到膜片检测。
围绕液晶与聚合物体系，把涂布、固化、切割和电极贴合连接起来，让材料进入可使用的产品结构。
生产工序
一张膜片的制造过程
工序依据公司制造资料整理。具体加工路线随产品结构与规格确定。
- 01
原料配制
原料检测、配制与混合，关注材料纯度和混料均一性。
- 02
涂布与固化
控制涂布厚度，通过紫外固化形成液晶与聚合物复合膜层。
- 03
切割与贴合
按尺寸切割成型，进行电极贴合与驱动连接加工。
- 04
检测与包装
检查外观与尺寸，开展光学、电学及可靠性评估。

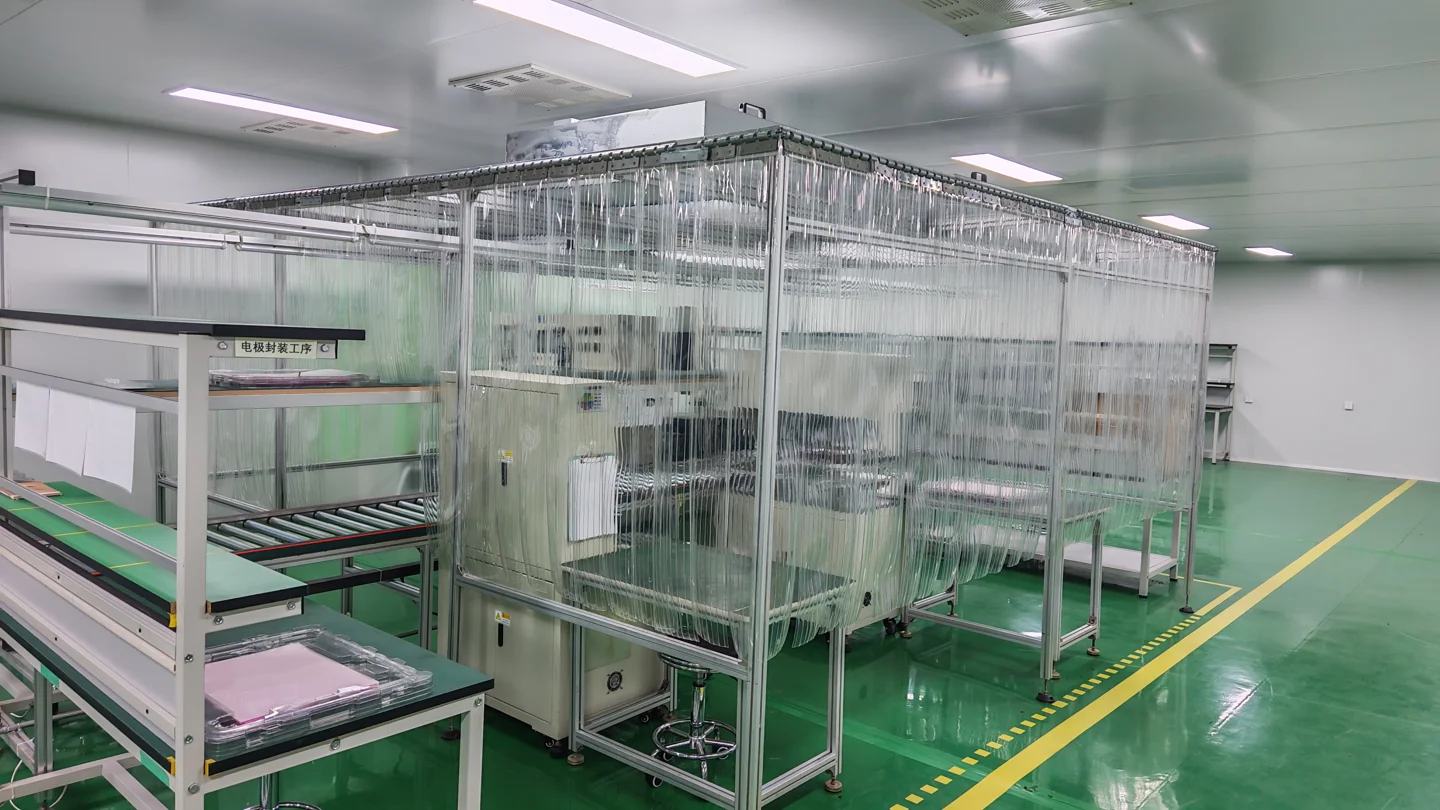

制造现场
生产现场与设备
使用公司制造资料中的产线与设备图片。

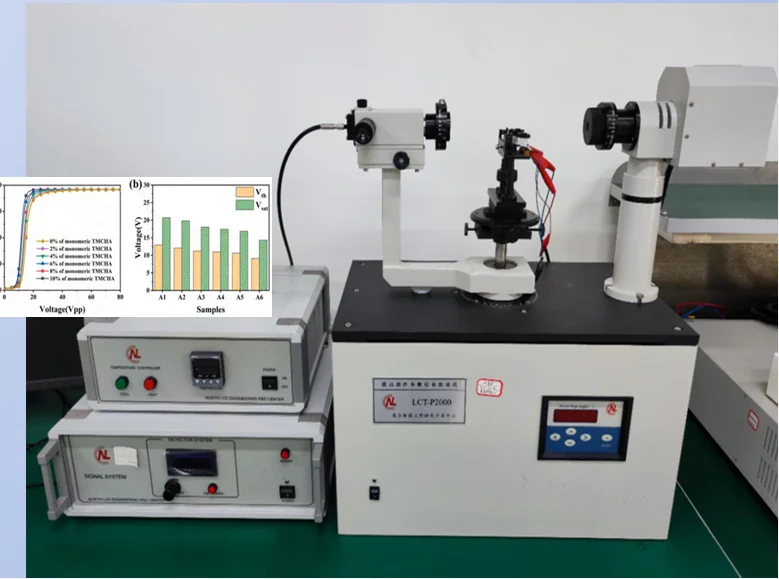

检测能力
把技术问题落实到测量项目
结合产品规格与客户要求确定测试方法、条件和判定标准。
| 检测方向 | 关注内容 |
|---|---|
| 光学性能 | 透光率、雾度，以及整机视角表现 |
| 尺寸与外观 | 膜片尺寸、切割质量与表面状态 |
| 电学与连接 | 导电性能、驱动匹配与电极连接 |
| 可靠性 | 结合使用环境评估温度、湿度等影响 |
研发方向
研发围绕材料与工艺展开
公司的研发资料覆盖液晶、聚合物与功能添加剂，以及薄膜制备和加工。
涂布、固化与封装
关注成膜均匀性、厚度控制与后续加工条件，配合产品集成需求。
防窥膜与显示器件
现有专利资料涉及防窥膜、视角可切换膜、柔性防窥显示装置等方向。
项目沟通
聊聊您的显示与调光需求。
带上应用场景、尺寸和目标效果，从产品选型开始。
